PVC聚氯乙烯防水卷材凭借其优异的耐化学介质性能和可靠的热风焊接施工方式，在化工区屋面、污水处理池、垃圾填埋场及种植屋面等特殊工况中积累了长期应用记录。该卷材以聚氯乙烯树脂为主要原料，添加增塑剂、稳定剂及抗老化助剂，经压延或涂布工艺制成，具备高拉伸强度、优异延伸率和良好的耐腐蚀性能。广州雨晴防水材料招商网在湖北宜昌的生产基地对PVC卷材的拉伸性能、焊接强度及耐化学介质性能实施全批次检测，保障其在侵蚀性环境中的长期稳定性。

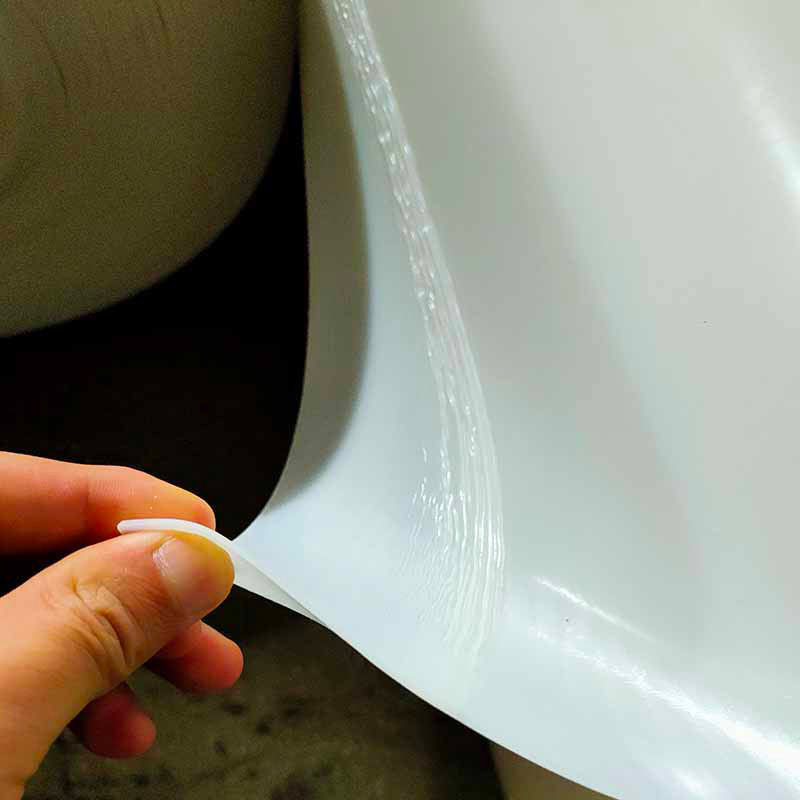

产品特点与构造优势

PVC聚氯乙烯防水卷材的分子结构赋予其突出的耐酸、耐碱、耐盐及耐油脂性能，在pH值2至12的介质环境中能够保持物理力学性能稳定。卷材的拉伸强度通常不低于十兆帕，断裂延伸率不低于百分之二百，直角撕裂强度不低于每毫米四十牛顿。其表面可设计为光面或覆有无纺布面层，光面适用于外露屋面，无纺布面增强与后续保护层或粘结剂的附着力。卷材采用热风焊接工艺进行搭接连接，焊缝强度可达到母材强度的百分之八十以上，形成连续封闭的防水层。与SBS改性沥青防水卷材相比，PVC卷材在耐化学腐蚀和可焊接性方面优势显著；与非沥青基高分子防水卷材相比，其幅宽较大、焊缝数量少，施工效率更高。

性能指标与技术要求

PVC聚氯乙烯防水卷材的关键性能指标包括：拉伸强度不低于十兆帕，断裂延伸率不低于百分之二百；低温弯折性在零下二十摄氏度条件下无裂纹；加热伸缩量在八十摄氏度条件下纵向与横向伸缩量不超过二毫米；不透水性在零点三兆帕水压下保持一百二十分钟无渗漏；焊接剥离强度不低于每毫米三牛顿或试件破坏形式为母材撕裂。耐化学介质性能要求在规定的酸、碱、盐溶液中浸泡后，拉伸强度和断裂延伸率保持率不低于百分之八十。产品按使用功能可分为外露型和非外露型，外露型卷材需通过人工气候老化试验，辐照能量达到规定值时外观无明显变化。

施工与安全要点

PVC聚氯乙烯防水卷材施工前需对基层进行验收，确保基面平整坚实、无明水、无油污及尖锐凸起。卷材采用机械固定、空铺压顶或满粘法铺贴，搭接部位采用热风焊接工艺。焊接前需清洁搭接面，去除灰尘和油污，预热焊机至指定温度，试焊合格后方可正式焊接。焊接温度一般控制在四百至六百摄氏度之间，焊接速度根据环境温度调整，确保焊缝熔融充分且无烧焦现象。焊缝质量通过现场剥离和剪切试验验证，焊缝应连续饱满、无虚焊漏焊。细部节点如阴阳角、穿墙管及水落口等部位，需采用配套配件或现场裁剪卷材进行加强处理。施工环境温度宜在五至三十五摄氏度之间，相对湿度低于百分之八十，雨天或五级以上大风天气不得施工。焊接作业时，操作人员应佩戴防护手套和护目镜，现场配备灭火器材。

包装、储存与运输规范

PVC聚氯乙烯防水卷材以纸芯或塑料芯卷取，外层覆有塑料薄膜防污包装，每卷面积多为十五平方米或二十平方米，幅宽一般为一点零至二点零五米。储存库房应保持干燥通风，温度控制在零下五至四十摄氏度之间，卷材应直立码放，高度不超过三层，严防日晒雨淋。运输中需平放或直立，避免尖锐物体划伤片材，装卸过程应使用吊带或叉车，禁止从高处抛掷。不同规格、批次产品应分区堆放，并清晰标识生产日期与批号，遵循先进先出的库存管理原则。

温馨提示

PVC聚氯乙烯防水卷材的施工质量与焊接温度、速度及环境条件密切相关。建议在正式施工前进行试焊，确认焊缝剥离强度和外观质量符合要求后再全面展开。材料到场后应核对产品型号、生产日期和合格证明，确保在有效期内使用。施工期间应做好焊接参数和焊缝检查记录，为工程验收提供可追溯依据。若发现卷材局部破损或焊缝缺陷，应及时采用同种材料进行修补，焊接修补宽度不小于破损部位外延五十毫米。广州雨晴防水材料招商网欢迎客户咨询技术细节，以获取基于工程实际的选材与施工建议。
